Тонкий коаксиальный кабель


Тонкий коаксиальный кабель , используемый для Ethernet , имеет диаметр 0,2 дюйма и волновое сопротивление 50 Ом. Импортный кабель называется RG-58A/U и соответствует спецификации 10BASE2. Можно использовать также кабель РК-50, выпускаемый нашей промышленностью.

Сеть Ethernet на тонком кабеле существенно проще, чем на толстом (рис. 5.3).

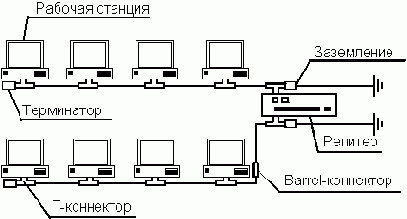

Рис. 5.3. Сеть Ethernet на тонком коаксиальном кабеле

Как правило, все сетевые адаптеры имеют два разъема. Один из них предназначен для подключения многожильного трансиверного кабеля, второй - для подключения небольшого тройника, называемого Т-коннектором.

Т-коннектор с одной стороны подключается к сетевому адаптеру, а с двух других сторон к нему подключаются отрезки тонкого коаксиального кабеля с соответствующими разъемами на концах. При этом получается, что коаксиальный кабель подключается как бы непосредственно к сетевому адаптеру, поэтому не нужен трансивер и трансиверный кабель.

На концах сегмента должны находиться терминаторы, которые подключаются к свободным концам Т-коннекторов. Один (и только один!) терминатор в сегменте должен быть заземлен.

Сети на тонком кабеле имеют худшие параметры по сравнению с сетями на базе толстого кабеля. Но стоимость сетевого оборудования, необходимого для создания сети на тонком кабеле, существенно меньше.

Приведем ограничения сети на тонком коаксиальном кабеле:



Параметр Максимальное значение
Длина сегмента 185 м
Количество сегментов в сети 5
Длина сети 925 м
Количество станций, подключенных к одному сегменту (если в сети есть репитеры, они тоже считаются как станции) 30

Следует отметить, что некоторые фирмы выпускают адаптеры Ethernet , способные работать при длине сегмента до 300 метров (например, адаптеры фирмы 3COM ). Однако такие адаптеры стоят дороже и вся сеть в этом случае должна быть сделана с использованием адаптеров только одного типа. Для того чтобы принять решение о покупке более дорогих адаптеров, сравните дополнительные затраты со стоимостью репитера, который потребуется для получения необходимой общей длины сети.

Как правило, большинство сетей Ethernet создано именно на базе тонкого кабеля. На рис. 5.4 показано оборудование, необходимое для сети Ethernet на тонком кабеле.

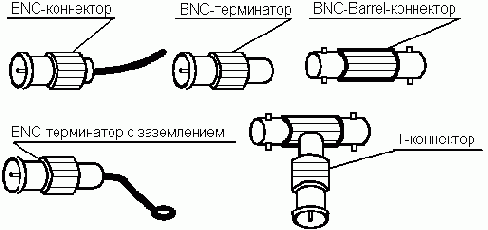

Рис. 5.4. Оборудование Ethernet для тонкого кабеля
