Стратегическое планирование сетей масштаба предприятия



Обзор рынка коммутаторов


Рынок коммутаторов сегодня очень обширен, поэтому в этом кратком обзоре остановимся только на некоторых популярных моделях коммутаторов различного класса. Обычно коммутаторы делят в первую очередь на классы в соответствии с их областями применения - настольные коммутаторы, коммутаторы рабочих групп, коммутаторы отделов и магистральные (корпоративные коммутаторы). У каждого класса коммутаторов есть свои отличительные признаки.

Настольные коммутаторы:

  • фиксированное количество портов;
  • все порты работают на одной скорости;
  • используются для организации одноранговых связей высокоскоростных рабочих станций;
  • режим коммутации - "на лету";
  • чаще всего не содержат модуля SNMP-управления, а также не поддерживают алгоритм SpanningTree.

    Пример: 3ComLinkSwitch 500

    Коммутаторы рабочих групп:

  • имеют по крайней мере 1 высокоскоростной порт (FDDI, FastEthernet, ATM);
  • транслируют протоколы;
  • как правило, управляемы по SNMP, поддерживают алгоритм SpanningTree;
  • режим коммутации - с буферизацией.

    Примеры: семейство 3ComLinkSwitch (кроме модели 500), SMCTigerSwitchXE, BayNetworksEthernetWorkgroupSwitch

    Коммутаторы отделов и центров обработки данных:

  • модульное исполнение;
  • поддержка нескольких протоколов;
  • встроенные средства обеспечения отказоустойчивости:
  • избыточные источники питания;
  • модули hot-swap.
  • пользовательские фильтры;
  • поддержка виртуальных сегментов.

    Примеры: 3ComLANplex 2500, SMCES/1, BayNetworksLattisSwitchSystem 28115

    Коммутаторы магистралей зданий/кампусов:

  • те же свойства, что и у коммутаторов отделов;
  • пасси с большим количеством слотов (10 - 14);
  • внутренняя пропускная способность 1 - 10 Гб/с;
  • поддержка 1 - 2 протоколов маршрутизации (локальные интерфейсы) для связи виртуальных сетей. Такие коммутаторы обычно называют коммутаторами 3-го уровня.

    Примеры: 3ComLANplex 6000, CabletronMMACPlus, MadgeLANSwitch, CiscoCatalist 5000, BayNetworksSystem 5000

    Коммутаторы выпускаются уже достаточно давно, поэтому существует их классификация по поколениям. Приведем точку зрения компании ExtremeNetwork, одного из пионеров коммутации GigabitEthernet:






    • Первое поколение коммутаторов - все порты одинаковые, по 10 Мб/с.
    • Второе поколение - коммутация Ethernet и одной из высокоскоростных технологий (FDDI, FastEthernet, ATM). Коммутаторы предназначены в основном для решения задачи необходимой пропускной способности для серверов.
    • Появление технологии GigabitEthernet создало предпосылки для появления коммутаторов третьего поколения. Это поколение обладает 4-мя ключевыми свойствами:
    • масштабируемая скорость портов (10-100-1000);
    • масштабируемая пропускная способность коммутатора, не блокирующая производительность со значительным запасом;
    • масштабируемость коммутатора по отношению к размеру сети - поддержка высокоскоростной маршрутизации (как правило, на уровне ASIC);
    • обеспечение требуемого качества обслуживания для различных типов трафика для любых пар конечных абонентов сети (резервирование пропускной способности по RSVP, приоритеты трафика по 802.1p, 802.1q, DVMRP, IGMP).


    Рынок коммутаторов FastEthernet

    По данным исследовательской компании SageResearch, на рынке коммутаторов FastEthernet в 1996 году лидировали три компании - CiscoSystems, 3Com и BayNetworks. Эти данные были собраны по результатам продаж коммутаторов только в США и учитывают все типы коммутаторов, имеющих порты FastEthernet - как коммутаторы, поддерживающие только один - два порта FastEthernet, а остальные - 10-Мегабитный Ethernet (некоторые специалисты не относят такие коммутаторы к коммутаторам FastEthernet, а считают их коммутаторами Ethernet с портом FastEthernet), так и коммутаторы, поддерживающие коммутацию между большим количеством портов FastEthernet (6, 8 и более).

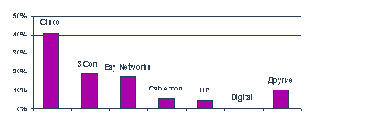

    При учете количества проданных коммутаторов на первое место вышла компания Cisco, получившая 41% рынка, второе место с 19% занимает 3Com, а третье с 17% - BayNetworks:



    Рис. 2.7.

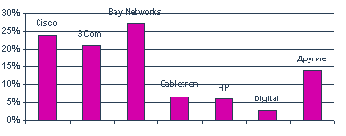

    Однако, если учитывать не объем продаж, а количество организаций, купивших коммутаторы того или иного производителя, то картина распределения рынка будет иной:



    Рис. 2.8.

    Эти данные говорят о том, что у компании Cisco есть крупные покупатели, которые уже сделали свой выбор и не хотят его менять.



    Еще один интересный вывод, который дало это исследование рынка - коммутаторы, имеющие в своем составе только порты 100 Мб/c, продаются хуже, чем коммутаторы, имеющие порты 10 Мб/c и 100 Мб/с. Это говорит о том, что пользователи пока не торопятся заменять все сегменты своих сетей на технологию FastEthernet, оставляя 10 Мегабитный как более дешевую альтернативу, и ускоряя работу низкоскоростных сегментов за счет применения коммутаторов с портами Ethernet 10 Мб/c.

    Рынок гигабитных коммутаторов

    Пока не так много компаний рискнуло выпускать коммутаторы GigabitEthernet в условиях отсутствия стандарта. На рынке преобладают новые небольшие компании, которые собираются на волне новой технологии завоевать свое место под солнцем, и быть купленными в случае успеха каким-нибудь монстром типа CiscoSystems или BayNetworks. Коммутаторы делятся на коммутаторы FastEthernet с одним или двумя гигабитными портами, и собственно коммутаторы GigabitEthernet, у которых гигабитных портов 4, 8 или более.

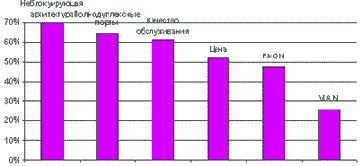

    Что ждут пользователи от гигабитных коммутаторов? Опрос 130 сетевых администраторов дает некоторые ответы на этот вопрос.



    Рис. 2.9.

    Наиболее важным свойством пользователи назвали неблокирующую архитектуру коммутатора, то есть его способность обрабатывать все кадры при максимально возможной интенсивности потока кадров по каждому порту. Таким образом, высокая производительность является по прежнему главным достоинством коммутаторов. Поддержка полнодуплексного режима работы портов также связана с требованиями максимального повышения производительности, так как в этом режиме каждый порт обрабатывает в два раза больше данных, чем в полудуплексном. Качество обслуживания также заметно волнует пользователей, а так как только АТМ-коммутаторы реализуют его в полном объеме, то разработчикам коммутаторов Ethernet и других технологий приходится проявлять изобретательность даже при наличии стандартов 802.1q/p.
